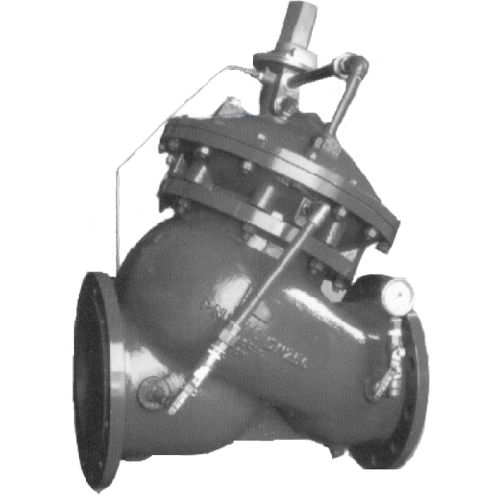

APT14多功效止回阀
型号：APT14
事情原理:

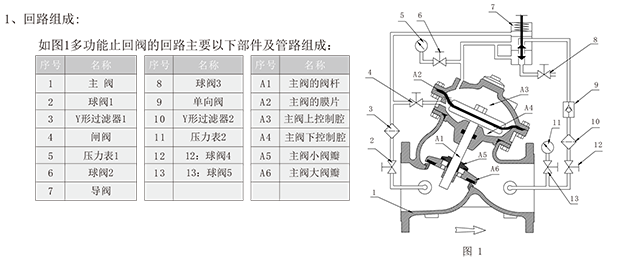

1、回路组成：
缓开缓闭止回阀一样平常装在水泵出口处 。。。。在水泵开启时，，，，， ，徐徐开启；；；在运行历程中，，，，， ，由于压力的作用，，，，， ，阀门全开，，，，， ，控制腔与大气接通，，，，， ，靠近零水损；；；在水泵阻止时，，，，， ，徐徐关闭，，，，， ，避免水锤并止回 。。。�；；；嚎罕罩够胤Э刂菩卸沽π∮�0.05MPa，，，，， ，加上缓开功效，，，，， ，可实现离心水泵的闭阀启动功效 。。。。正常运行时，，，，， ，该阀阻力损失很小，，，，， ，局部阻力系数<1.0 。。。。 缓开缓闭止回阀具有闭阀启泵功效 。。。。即在泵启动时，，，，， ，阀门处于关闭状态，，，，， ，当压力上升到设定值（可凭证现场工况设定）时，，，，， ，阀门缓慢开启，，，，， ，阻止水泵空载启动爆发的大电流攻击，，，，， ，实现离心泵的闭阀启动功效 。。。。停泵时，，，，， ，阀门关闭分快闭、缓闭两阶段举行 。。。。在停泵瞬间，，，，， ，第一阶段迅速关闭大阀瓣（即主阀瓣）管道中倒流的水可从大阀瓣上的泄流孔流回水泵，，，，， ，阻止阀门关闭过快而爆发水锥；；；第二阶段，，，，， ，小阀瓣（即闭阀瓣）在倒流进入上控制腔的水的作用下缓慢地、清静关闭大阀瓣上的泄流孔，，，，， ，且小阀瓣的关闭速率可凭证现场工况举行调理 。。。。
2、原理说明:
缓开缓闭止回阀一样平常装在水泵出口处 。。。。在水泵开启时，，，，， ，徐徐开启；；；在运行历程中，，，，， ，由于压力的作用，，，，， ，阀门全开，，，，， ，控制腔与大气接通，，，，， ，靠近零水损；；；在水泵阻止时，，，，， ，徐徐关闭，，，，， ，避免水锤并止回 。。。�；；；嚎罕罩够胤Э刂菩卸沽π∮�0.05MPa，，，，， ，加上缓开功效，，，，， ，可实现离心水泵的闭阀启动功效 。。。。正常运行时，，，，， ，该阀阻力损失很小，，，，， ，局部阻力系数<1.0 。。。�；；；嚎罕罩够胤Ь哂斜辗舯霉π� 。。。。即在泵启动时，，，，， ，阀门处于关闭状态，，，，， ，当压力上升到设定值（可凭证现场工况设定）时，，，，， ，阀门缓慢开启，，，，， ，阻止水泵空载启动爆发的大电流攻击，，，，， ，实现离心泵的闭阀启动功效 。。。。停泵时，，，，， ，阀门关闭分快闭、缓闭两阶段举行 。。。。在停泵瞬间，，，，， ，第一阶段迅速关闭大阀瓣（即主阀瓣）管道中倒流的水可从大阀瓣上的泄流孔流回水泵，，，，， ，阻止阀门关闭过快而爆发水锥；；；第二阶段，，，，， ，小阀瓣（即闭阀瓣）在倒流进入上控制腔的水的作用下缓慢地、清静关闭大阀瓣上的泄流孔，，，，， ，且小阀瓣的关闭速率可凭证现场工况举行调理 。。。。

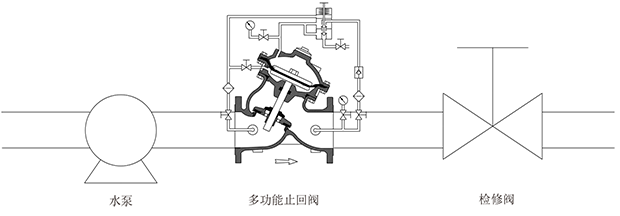

缓开缓闭止回阀一样平常装在水泵出口处 。。。。
详见选型说明...
结构组成：

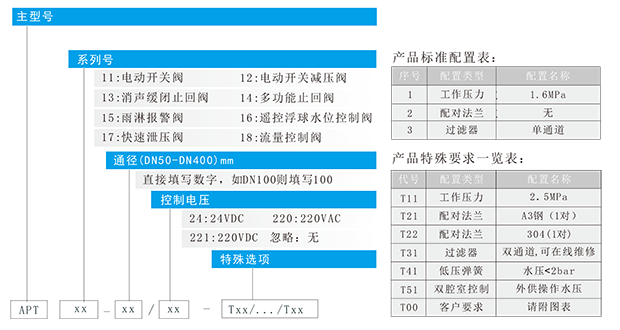

选型说明：

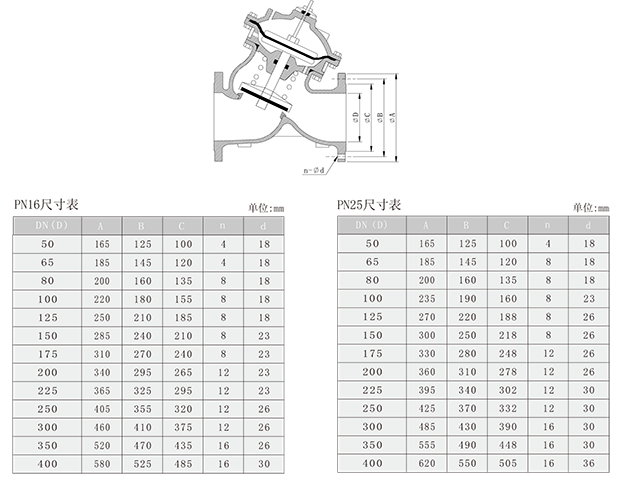

阀门法兰尺寸：
