立式机组装置及刷新

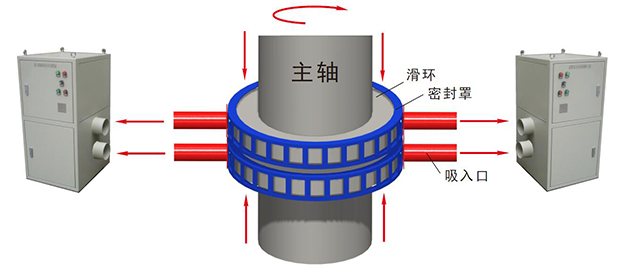

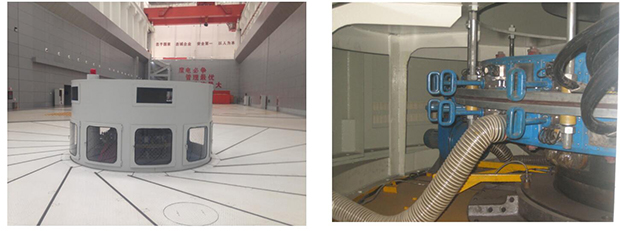

一、碳刷单个密封型计划:
为了使发电机碳刷除尘器抵达更好吸尘效果，，避免细小的碳粉粘积在发电机组内，，危害发电机组的正常运行。。。。。按原发电机的碳刷架，，用玻璃钢做框架密封罩，，碳刷单个伸进密封罩，，其余的密封起来，，双方的吸入口与CFS发电机碳刷除尘器相联。。。。。
密封罩好后，，让气流从上下面间隙进入滑环，，使碳粉随气流旋转，，由两头碳刷除尘器吸入处置惩罚。。。。。此计划的优点在于可以在线替换碳刷，，结构紧凑，，密封性好，，吸尘效果好。。。。。

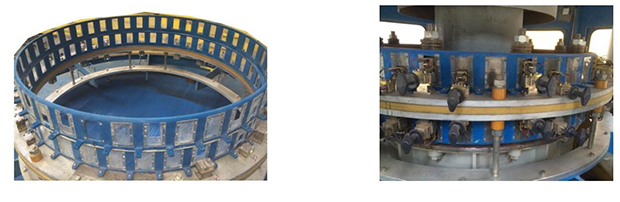

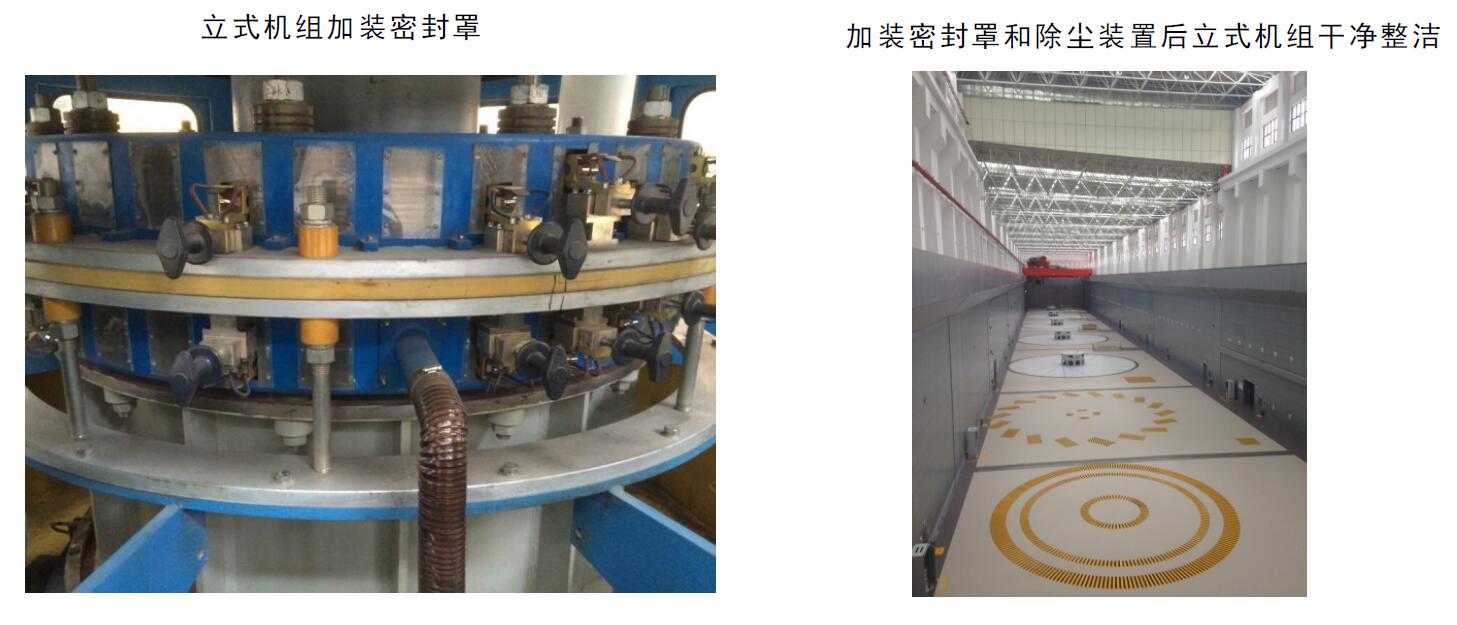

二、碳刷架集电环密封型计划：

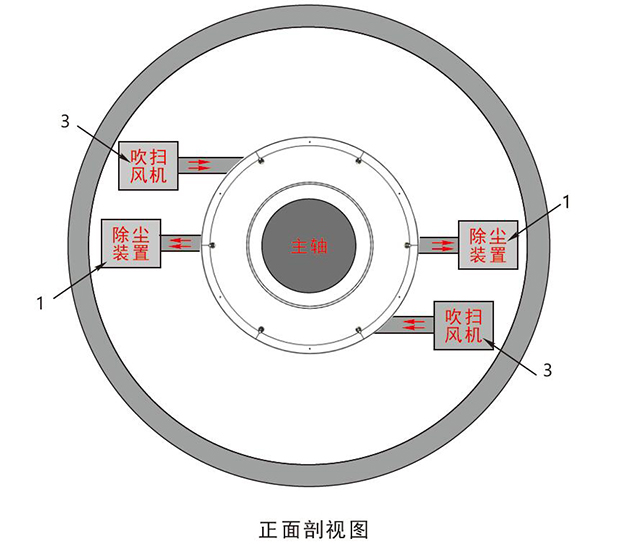

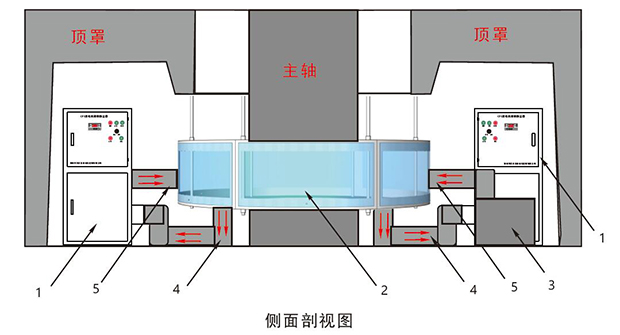

此计划的优点在于密封性好，，不会有碳粉逸出，，结构紧凑，，吸尘效果好，，碳刷降温效果好。。。。。除尘装置计划，，如下图主要由5个部分组成：1：CFS碳刷除尘器，，数目：2台； ；； 2：密封视察罩，，数目：1套； ；；3：吹扫风机，，数目：2台； ；；4：吸尘管，，数目：2条； ；；5：吹风管，，数目：2条； ；；

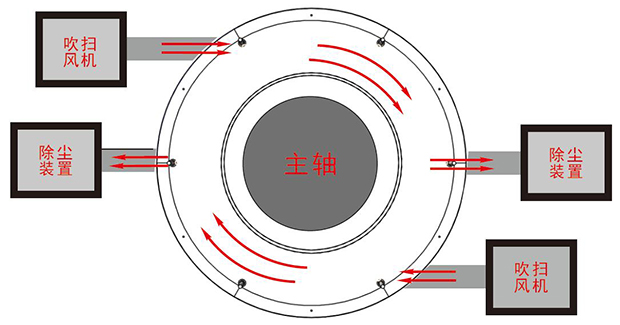

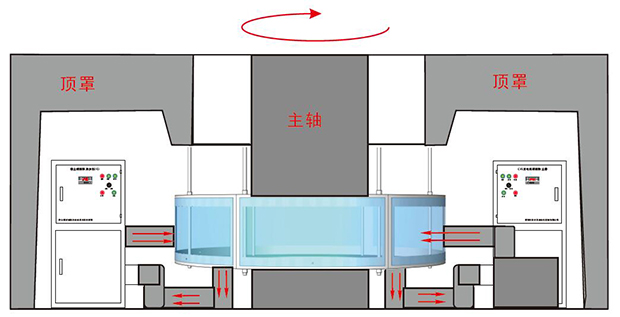

碳刷除尘装置，，配有两台0.9KW的吹扫风机，，风压力能抵达：4650-5100Pa，，流量：300 m /h高压气流将密封视察罩里的石墨碳刷磨出来的碳粉吹起并沿与发电机主轴转向一致的顺时计偏向循环，，并在两侧下方，，被两台CFS碳刷除尘装置吸入。。。。。
自力吹扫风机不但爆发风压大，，并且还可以冷却石墨碳刷因摩擦而发热，，以确保知足碳刷、滑环的温升要求。。。。。
2、密封视察罩：

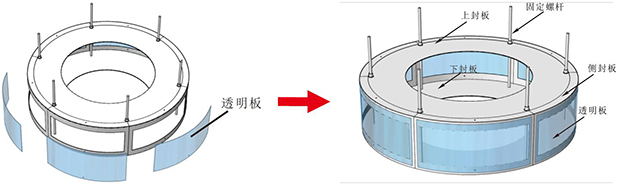

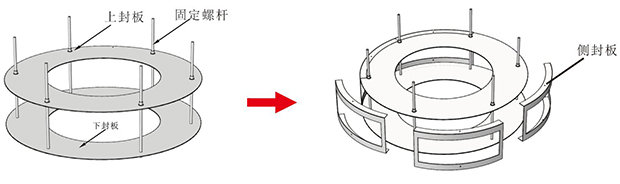

密封视察罩的功效是把石墨碳刷密封在内，，使得磨出来的石墨碳粉，，通过吹扫风机吹起，，循环吸入CFS碳刷除尘器内，，不会扬到密封视察罩外。。。。。同时密封视察罩，，还必需利便替换石墨碳刷及视察内部情形，，材质要求绝缘。。。。。密封视察罩详细结构如下：

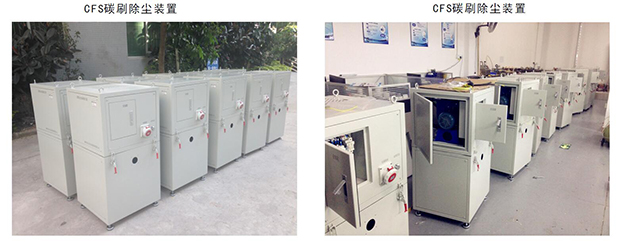

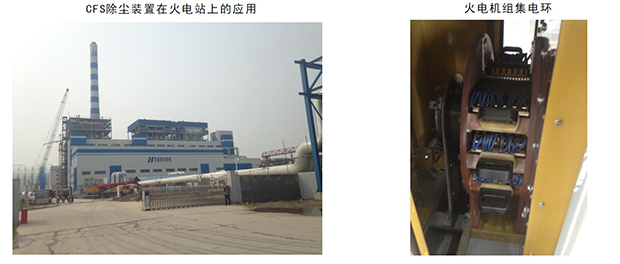

CFS-G组合式除尘装置
CFS-G组合式除尘装置 ，，能知足碳刷环�； ；；ふ帜诓靠占淙狈Φ某『�，，结构紧凑，，雅观。。。。。
主要手艺参数：
标准外型尺寸：1.5KW/220VAC、 三相2.2KW：长1100 宽550 高60 、三相4KW：长1300 宽650高650 尺寸可定制
微粒类型：直径不小于0.7微米
风机马达：1.5KW/220VAC、三相2.2KW、三相4KW
过 滤 网： 一级：过滤纸过滤、二级：过滤棉过滤、三级：布袋过滤、四级：旋风除尘
报 警： 带滤网替换报警功效
显 示： 发电机组温度显示、吸尘负压显示、吸尘风速显示
三相1.1KW：
进气口管径：150mm
最大气流： 2258m /h
最大负压： 1150Pa
嗓 声： ＜70分贝
三相2.2KW：
进气口管径：150mm
最大气流：2617m /h
最大负压：≥1542Pa
嗓 声：＜75分贝
三相4KW：
进气口管径：250mm
最大气流：3000m /h
最大负压：≥3060Pa
嗓 声：＜85分贝
功效先容：

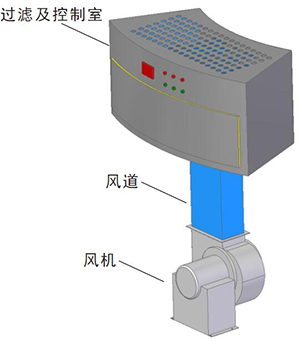

CFS -G发电机碳刷除尘器，，主要分为个两室，，风机室和过滤控制室，，风机室和过滤室通过风道毗连。。。。。
CFS -G发电机碳刷除尘器，，提供二级过滤，，能有用除去含油与不含油的粉尘。。。。。
二级过滤：
1、一级过滤，，能有用过滤细小的粉尘。。。。。
2、二级布袋为中效过滤，，对不含油的粉尘过滤效果最佳，，并且尚有集尘作用。。。。。
以上2种除尘优势互补，，最终抵达高效的除尘。。。。。

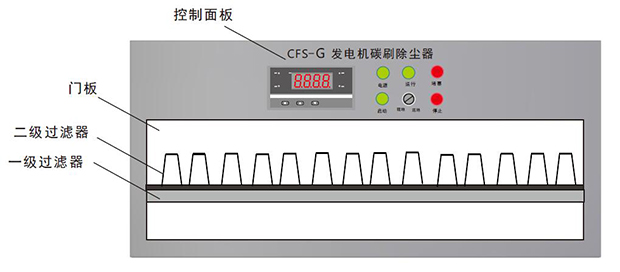

过滤控制室：
过滤控制室：

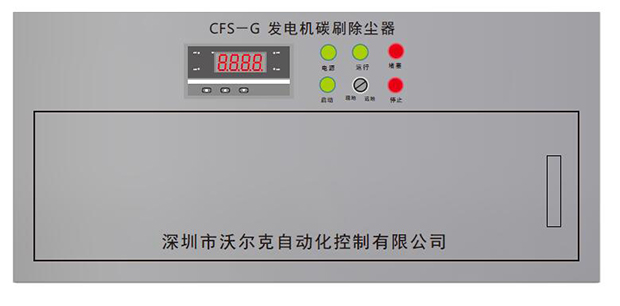

为了跟现场发电机集电环罩相匹配，，设计成扇形结构，，上层为控制面板。。。。。�？？？？刂泼姘迮溆惺窒允颈砜上允灸拷穹缁奈露群头⒌缁缁氛帜谇樾挝露�，，带有电源，，运行，，滤网梗塞报警指示灯。。。。。带启动，，阻止，，现地/远程控制按钮。。。。。左侧配有电源插座及控制接口的插座，，可以通过远程控制接口，，控制除尘器的启停。。。。。另外自力的电气控制箱设计，，把电气电路与外界及内部阻遏，，更清静更可靠。。。。。

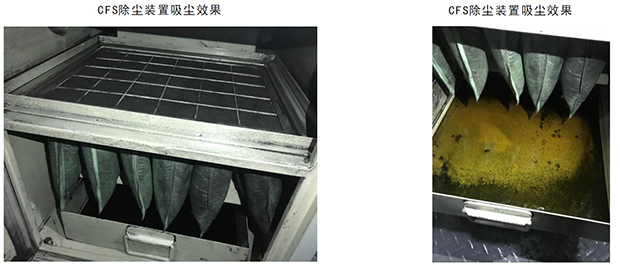

下层为过滤室，，前面带门板，，内有两级过滤器。。。。。当滤网梗塞报警时，，需要替换滤网时，，可以翻开门板，，抽出滤网举行替换，，利便维护。。。。。

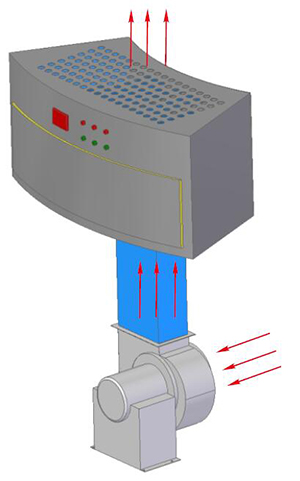

当除尘器运行时，，从风机进风口吸入带有粉尘的空气，，粉尘的空气经由一级过滤，，二级过滤，，除尘后最终排到除尘器外。。。。。
CFS－G发电机碳刷除尘器的维护：

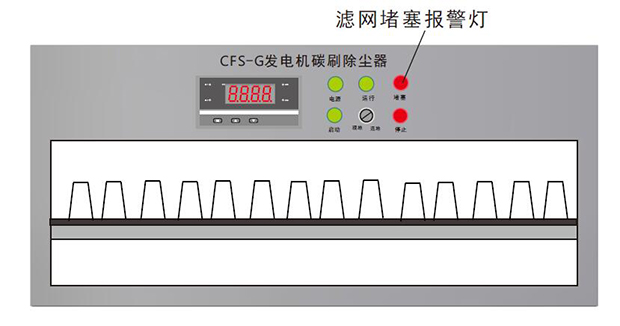

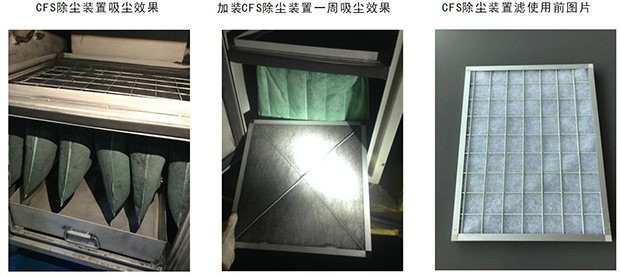

当滤网梗塞报警灯亮起时，，需要替换滤网时，，翻开除尘器正面门板，，抽出滤网举行替换。。。。。

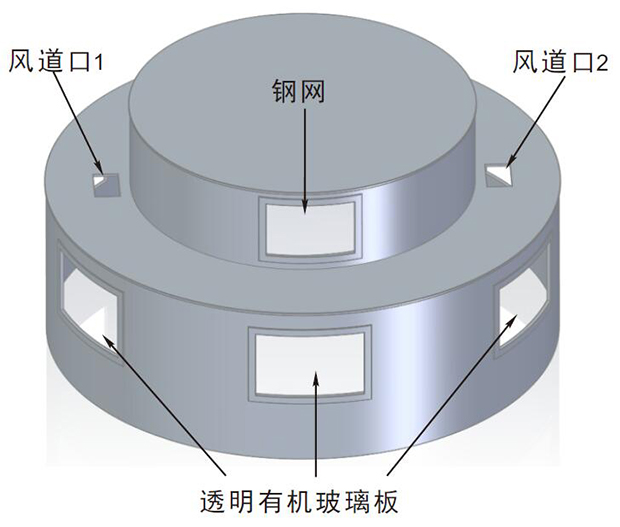

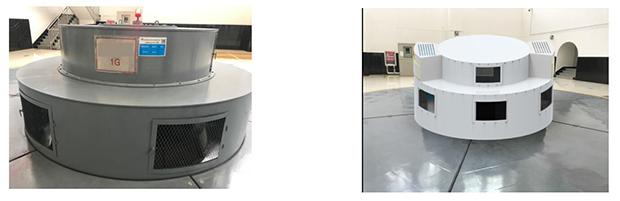

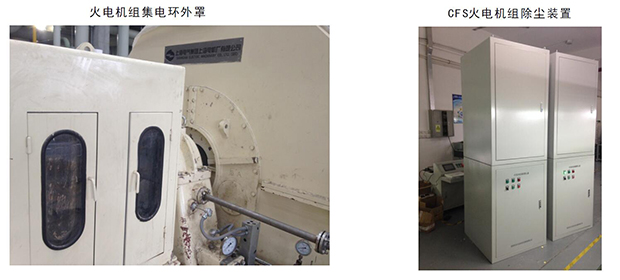

对发电机集电环罩的密封刷新：
1、把原有发电机下集电环罩6个视察窗拆下，，用2mm厚的钢板和5mm有机玻璃板做成视察窗对下集电环罩密封刷新，，有机玻璃窗底面用有胶条密封。。。。。
2、原有发电机上集电环罩2个钢丝网视察窗坚持稳固。。。。。

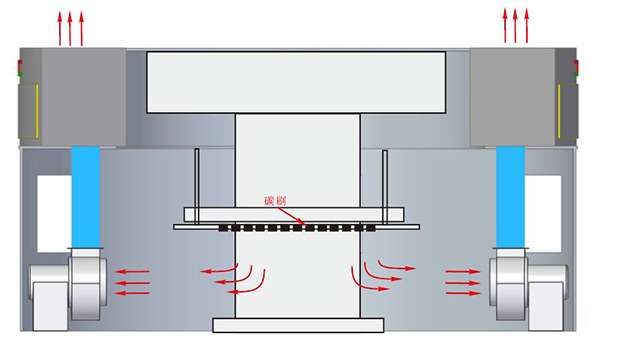

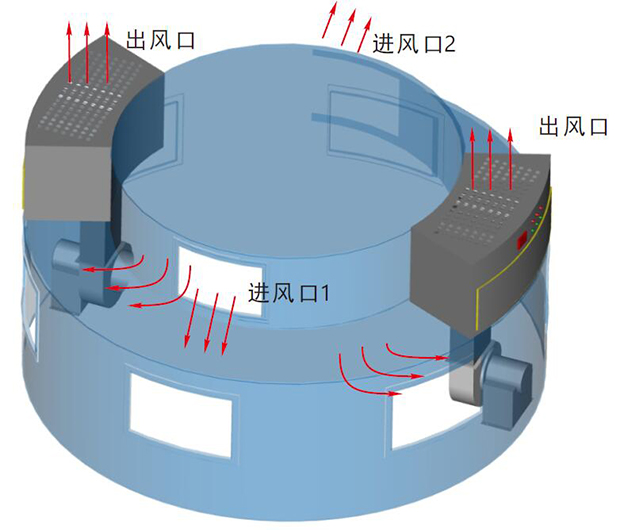

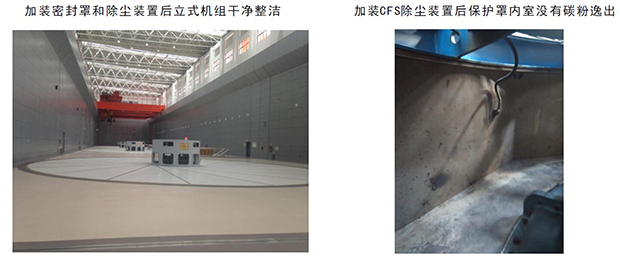

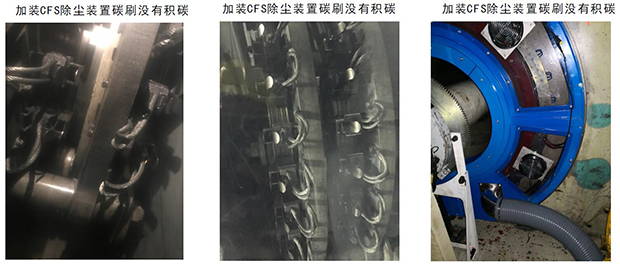

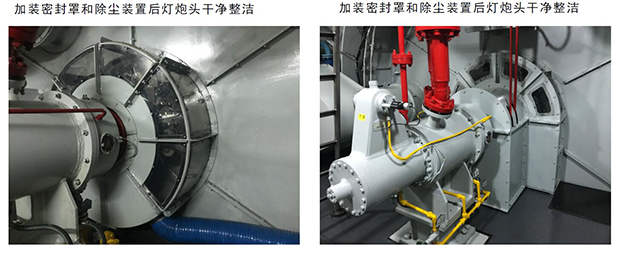

刷新后，， 空气从上集电环罩2个钢丝网视察窗进，，除尘器风机形成负压，，使带有粉尘的空气，，随气流进入除尘器过滤室除尘后，，排到外面
三、 除尘装置吸口设计
除尘装置吸口设计有二种计划可选择：
注：以下计划接纳风管及牢靠支架等一却配件均接纳非金属绝缘质料。。。。。
A计划：风机入口加钢丝网洞开式
此计划简朴，，在不影响原主机结构上，，靠气流量扬起的石墨粉尘吸进除尘装置，，净化倾轧,风机口须加钢丝网避免异物吸入。。。。。
优 点： 结构简朴，，占用集电环罩内部空间较量小，，对主机磨练影响较量小。。。。。
缺 点： 会有部分石墨粉粘贴在集电环罩内，，吸尘会有影响。。。。。

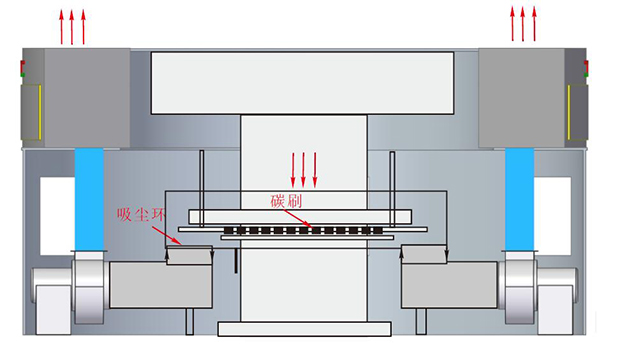

B计划：风机加装吸尘环式
此计划碳刷环底下加装一个环形的吸尘环，，吸尘环对应碳刷下方位置开有吸尘槽，，吸尘环下方通过风管与两侧风机相联。。。。。当碳刷磨出粉尘时，，被下方的吸尘环的吸尘槽负压吸入除尘装置，，净化倾轧。。。。。
优 点：吸尘环的吸尘槽的负压对碳刷区域举行吸尘，，吸尘效果最好。。。。。
缺 点：占用集电环罩内部份空间，，可能给磨练主机带来未便，，装置及加工难度较高。。。。。
