特点：
接纳高可靠性的工业P L C控制器及高精度、高稳固的液位变送器。。。。
液位变送器接纳新型传感器膜片，，，，抗过压、滋扰能力强。。。。
通气孔内含有高分子塞透气不透水，，，，能有用避免内部冷凝聚露。。。。
接纳交直流电源冗余，，，，进一步提高可靠性。。。。
功效完善，，，，操作简朴利便，，，，易维护。。。。
通讯协议，，，，兼容性强，，，，实现系统与上位机或其它自动化妆置的通讯。。。。
事情原理：
系统通过位于电站首部的水位显控屏收罗进水口拦污栅前后、事故闸门前后的液位变送器将各点的水位值变换成响应的标准模拟量信号，，，，并将该信号划分输入位于首部值班室的水位显控屏上。。。。水位显控屏对吸收到的模拟信号举行单位换算、盘算各水位的差值、海拔高程并输出控制接点信号，，，，同时现地显示各水位的海拔高度与报警状态，，，，再将所收罗到的数据通过R S 4 8 5总线传送至位于中控室的水力丈量屏上。。。。

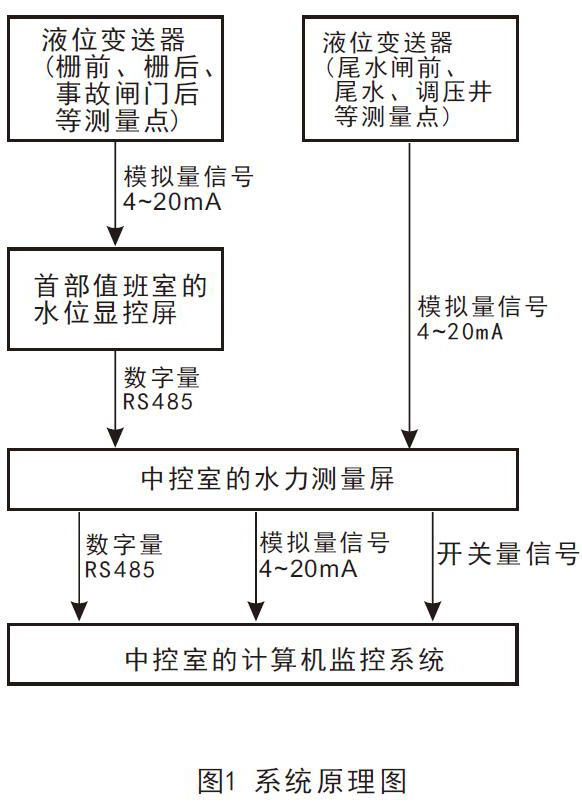

通过位于尾水、调压井的液位变送器将各点的水位值变换成响应的标准模拟量信号，，，，并将该信号划分传送至中控室的水力丈量屏上。。。。水力丈量屏对吸收到的标准模拟量信号举行单位换算、（含海拔高度换算处置惩罚）、并输出控制接点信号，，，，同时从水位显控屏上获取其他水位数据，，，，现地显示各水位的海拔高程与报警状态，，，，并将所收罗到的数据通过R S 4 8 5总线和模拟变送方法传送至上位机系统。。。。其系统框图如图1所示。。。。

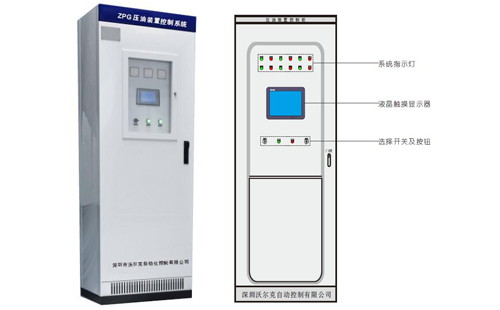

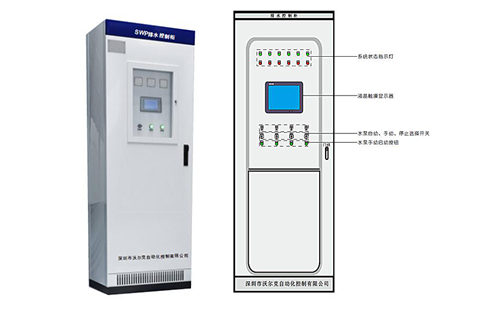

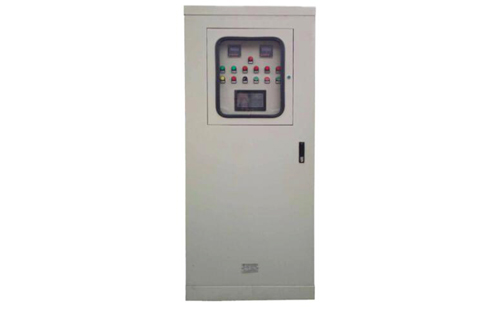

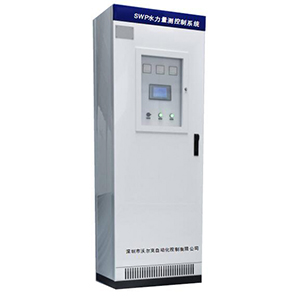

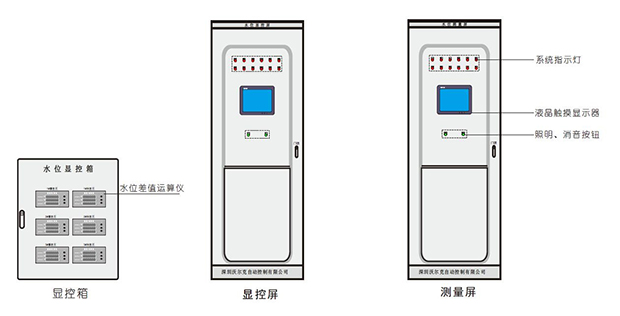

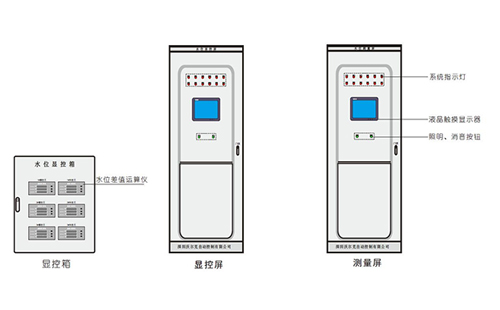

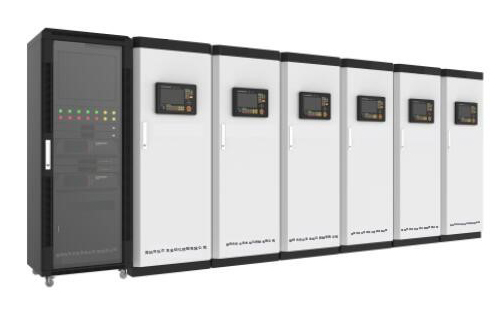

产品图示：
系统功效：

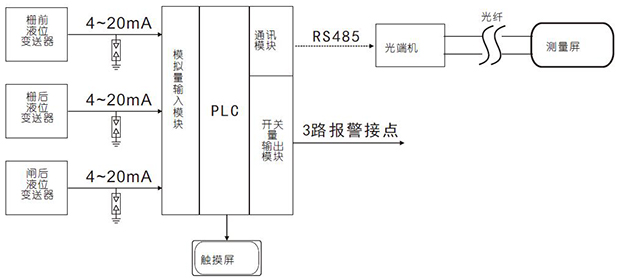

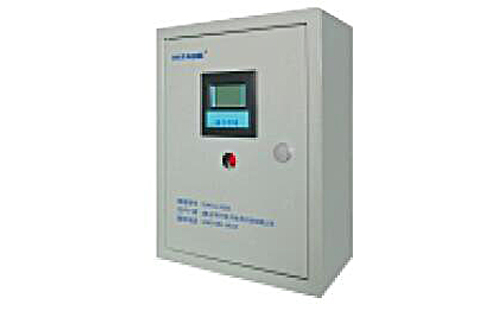

1、水位显控箱的功效:
水位显示：由两块差值运算仪组成一台机组的首部水位显示, 6位高亮度数码管显示水位及水位差值信息。。。。
输出方法：输出3×2对报警信号，，，，同时输出3路4 ~ 2 0 m A标准电流。。。。
水位基点：实现水位海拔的基点盘算及显示。。。。
通讯方法：系统可通过R S 4 8 5与丈量屏举行通讯。。。。
显著优点：经济适用，，，，维护简朴。。。。

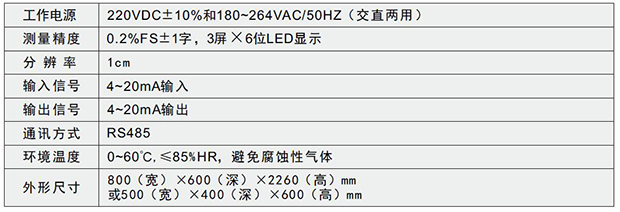

水位显控箱的手艺参数：

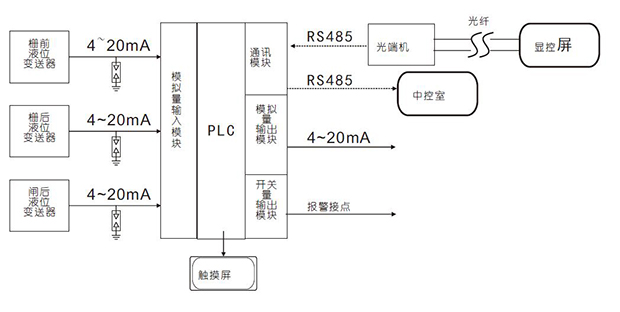

2、水位显控屏的功效:
水位显示：通过触摸屏直观准确地同屏显示拦污栅前后、事故闸前后、尾水闸前后、调压井等水位及水位差值信号。。。。
输出方法：系统把收罗到的水位信号通过P L C处置惩罚，，，，凭证现实使用要求可以对栅前水位过低、事故闸前后平压等举行声光报警。。。。
故障检测：系统爆发故障时,可输出响应的报警信号。。。。系统可检测的故障包括P L C自诊断故障、通讯故障等。。。。
通讯方法：系统可以使用多种方法与通讯丈量屏通讯,包括P r o f i B u s - D P、R S 4 8 5等。。。。
显著优点：稳固性好，，，，抗滋扰能力强，，，，功效齐全，，，，触摸屏操作，，，，全中文触摸屏操作界面。。。。

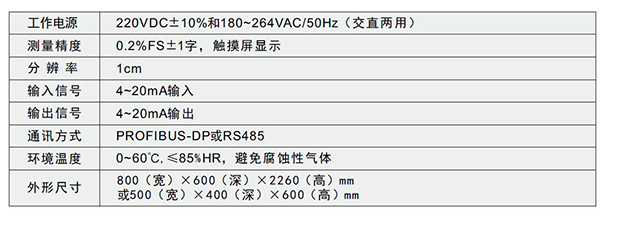

水位显控屏的手艺参数：
3、水位丈量屏的功效:
水位显示：通过触摸屏直观准确地同屏显示拦污栅前后、事故闸前后、尾水闸前后、调压井等水位及水位差值信号。。。。
输出方法：系统把收罗到的水位信号通过P L C处置惩罚，，，，变送输出4 ~ 2 0 m A模拟量。。。。凭证现实使用要求可以对栅前水位过低、事故闸前后平压等举行声光报警。。。。
故障检测：系统爆发故障时,可输出响应的报警信号。。。。系统可检测的故障包括P L C自诊断故障、通讯 故障等。。。。
通讯方法：系统可以使用多种方法与丈量屏通讯,包括P r o f i B u s - D P、R S 4 8 5等。。。。
显著优点：稳固性好，，，，抗滋扰能力强，，，，功效齐全，，，，触摸屏操作，，，，全中文操作界面，，，，模拟量、开关量输出,可通过中控室直接控制。。。。
水位丈量屏的手艺参数：

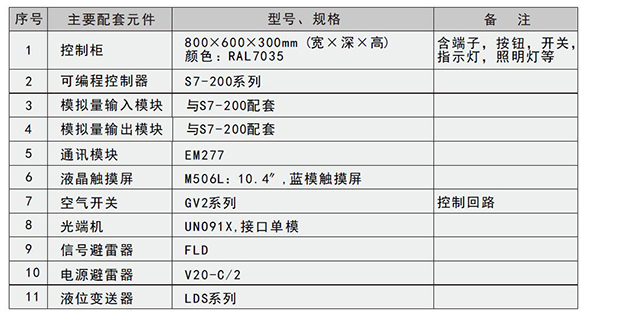

标准设置表：
